CONDENSADOR ELECTRICO

Un condensador, también llamado capacitor, es un componente eléctrico que almacena carga eléctrica, para liberarla posteriormente. También se suele llamar capacitor eléctrico. En la siguiente imagen vemos varios tipos diferentes. Recuerda que la carga eléctrica es la cantidad de electricidad.



¿Cómo almacena la Carga el Condensador?



Para almacenar la carga eléctrica, utiliza dos placas o superficies conductoras en forma de láminas separadas por un material dieléctrico (aislante). Estas placas son las que se cargarán eléctricamente cuando lo conectemos a una batería o a una fuente de tensión. Las placas se cargarán con la misma cantidad de carga (q) pero con distintos signos (una + y la otra -). Una vez cargado ya tenemos entre las dos placas una d.d.p o tensión, y estará preparado para soltar esta carga cuando lo conectemos a un receptor de salida.

Los diodos

son componentes electrónicos que permiten el paso de la corriente en un solo sentido, en sentido contrario no dejan pasar la corriente. En el sentido en que su conexión permite pasar la corriente se comporta como un interruptor cerrado y en el sentido contrario de conexión como un interruptor abierto.

Los diodos se pueden clasificar en: diodos led y diodos rectificador .



Diodo Led

es un diodo que cuando está polarizado directamente emite luz. Tienen dos patillas de conexión una larga y otra corta. Para que pase la corriente y emita luz se debe conectar la patilla larga al polo positivo y la corta al negativo. En caso contrario la corriente no pasará y no emitirá luz. En la imagen siguiente vemos un diodo led por dentro. Este es el símbolo que se usa para los diodos led en los esquemas eléctricos, donde el ánodo será la patilla larga. Los led trabajan a tensiones más o menos de 2V (dos voltios). Si queremos conectarlos a otra tensión diferente deberemos conectar una resistencia en serie con él para que parte de la tensión se quede en la resistencia y al led solo le queden los 2V.Dependiendo del material que este hecho el semiconductor, este emitirá una luz de un color diferente. Así podemos obtener diodos led que emitan luces de colores diferentes (aluminio, galio, indio, fósforo, etc.)











Led de Muchos Colores o RGB

son diodos que tienen 3 semiconductores cada uno con un color diferente. Los colores son los colores primarios el rojo, el verde y el azul. Si controlamos esta mezcla de colores, podemos obtener una gama inmensa de colores en los leds. Para controlar los colores solo hace falta hacer pasar más o menos corriente por uno u otro semiconductor. Por ejemplo si solo pasa corriente por el rojo y por el verde el color que obtenemos será el amarillo.









¿Cual es la Ventaja de los Diodos Led?



Dos son las grandes ventajas de los led. La primera es que consumen menos energía que las lámparas convencionales.



El 80% de la energía que consume un led se transforma en luz, sin embargo, las bombillas convencionales solo transforman el 20% de lo que consumen en luz, todo lo demás se vuelve calor. Otra ventaja es que el tiempo de duración es mucho mayor.. Mientras que una bombilla normal cuenta con una vida útil de unas 5.000 horas, la vida útil de un LED es superior a las 100.000 horas de luz, estamos hablando de 11 años de continua emisión lumínica.

Diodo rectificador:

Un diodo (del griego: dos caminos) es un dispositivo semiconductor que permite el paso de la corriente eléctrica en una única dirección con características similares a un interruptor. De forma simplificada, la curva característica de un diodo (I-V) consta de dos regiones: por debajo de cierta diferencia de potencial, se comporta como un circuito abierto (no conduce), y por encima de ella como un circuito cerrado con una resistencia eléctrica muy pequeña.

Debido a este comportamiento, se les suele denominar rectificadores, ya que son dispositivos capaces de suprimir la parte negativa de cualquier señal, como paso inicial para convertir una corriente alterna en corriente continua. Su principio de funcionamiento está basado en los experimentos de Lee De Forest.

Posee polarizacion directa cuando ingresa por el anodo es decir por el(+) positivo y posee polaracion indirecta cuando ingresa por el catodo (-) negativo.

INSTALACIONES RESIDENCIALES

ELEMENTOS RESIDENCIALES DE CONDUCCIÓN (ALAMBRE Y CABLE)

El  principal medio   de transporte de la energía eléctrica  son los cables eléctricos, los cuales están  compuestos de dos elementos básicos: el conductor y el aislante.



El conductor , es el encargado  de conducir la energía eléctrica de un punto a otro  en forma de corriente  y el aislamiento  funciona  como medio  para proteger el conductor  y para que la corriente  se  transporte a través de el ; al mismo tiempo sirve como  elemento de seguridad  para que ningún elemento extraño  entre en  contacto indebido con el conductor.


se usan para la distribución de la energía eléctrica y conectan los transformadores  de  subestaciones  con los transformadores para  bajar la tensión  a  niveles de usuarios.  Su instalación puede ser al aire, en ductos subterráneos o por canaletas. La capacidad de conducir energía de un conductor de  mide en Amperios (a). el material más utilizado en los conductores eléctricos es el cobre (en algunas oportunidades se usa el aluminio) que  tiene una excelente  capacidad para conducir la energía eléctrica.

ELEMENTOS DE CONSUMO

Cualquier equipo, aparato o dispositivo que consuma electricidad. Ejemplos: lámparas incandescentes (focos), moto bombas, ventiladores fijos, timbre y cualquier carga fija en la instalación.

elementos de control

Un apagador se define como un interruptor pequeño deacción rápida, operación manual y baja capacidad quese usa por lo general para el control de aparatospequeños domésticos y comercialesLos apagadores sencillos para instalaciones residencialesse fabrican para 127V 15A



interruptor sencillo

interruptor sencillo se utiliza para prender o apagar una o más luminarias siempre del mismo lugar.



Para su instalación se requiere:

  • Un conductor para tierra, el cual debe ser de color verde y tiene que colocarse por todos los ductos que conducen desde el tablero de distribución hasta la salida para luminaria incluyendo el interruptor que la controla.

  • Un conductor para el neutro el cual debe ser colocado desde el tablero de distribución hasta la salida de la luminaria, este conductor no se coloca nunca al interruptor.

  • El conductor de neutro debe ser colocado a la parta roscada del plafón (roseta) como se indica en la NTC 2050 (410-23. Polarización de los aparatos)

  • Un conductor para la fase el cual debe ser colocado por todos los ductos desde el tablero de distribución hasta la salida del interruptor.

Un conductor de retorno, el cual conduce la fase desde el interruptor hasta la salida de la luminaria.

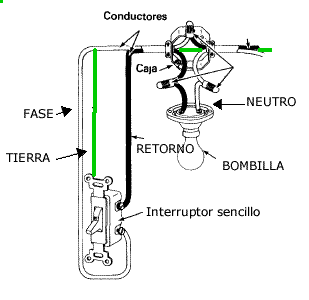

El cableado debe quedar como se muestra en la figura:

INTEERUPTORCONMUTABLE:

El interruptor conmutable sencillo o de tres vías, se utiliza para prender o apagar una o más luminarias de dos lugares diferentes. Para su instalación se requiere: Un conductor de tierra (color verde) el cual debe pasar por todos los ductos y se debe empalmar a todas las salidas metálicas que tenga la instalación.

Para su instalación se requiere:

  • Un conductor de tierra (color verde) el cual debe pasar por todos los ductos y se debe empalmar a todas las salidas metálicas que tenga la instalación.

  • Un conductor de neutro (color blanco) el cual debe ser colocado por tos los ductos que van desde el tablero de distribución hasta la salida de la luminaria. (caja octagonal donde se coloca el plafón o portalámparas).

  • Un conductor de fase (color negro) el cual debe ser colocado por todos los ductos que van desde el tablero de distribución hasta la salida para el interruptor. (Caja de 4 X 4 donde se coloca el interruptor).

  • Dos conductores (color negro) llamados las viajeras, los cuales deben ser colocados por todos los ductos que van desde una salida para un interruptor, hasta la otra salida del interruptor; Es decir, las viajeras son conductores que unen el interruptor de un lugar, hasta el interruptor en el otro lugar y que forma parte del mismo circuito.

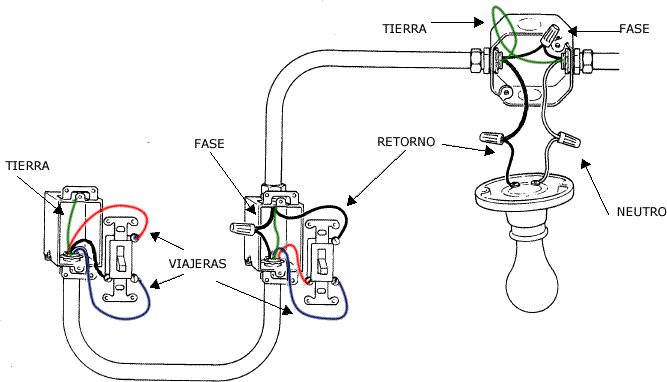

En las figuras siguientes se muestra el cableado de circuito conmutable de tres vías y el diagrama esquemático, el cual da mejor claridad para la instalación.
