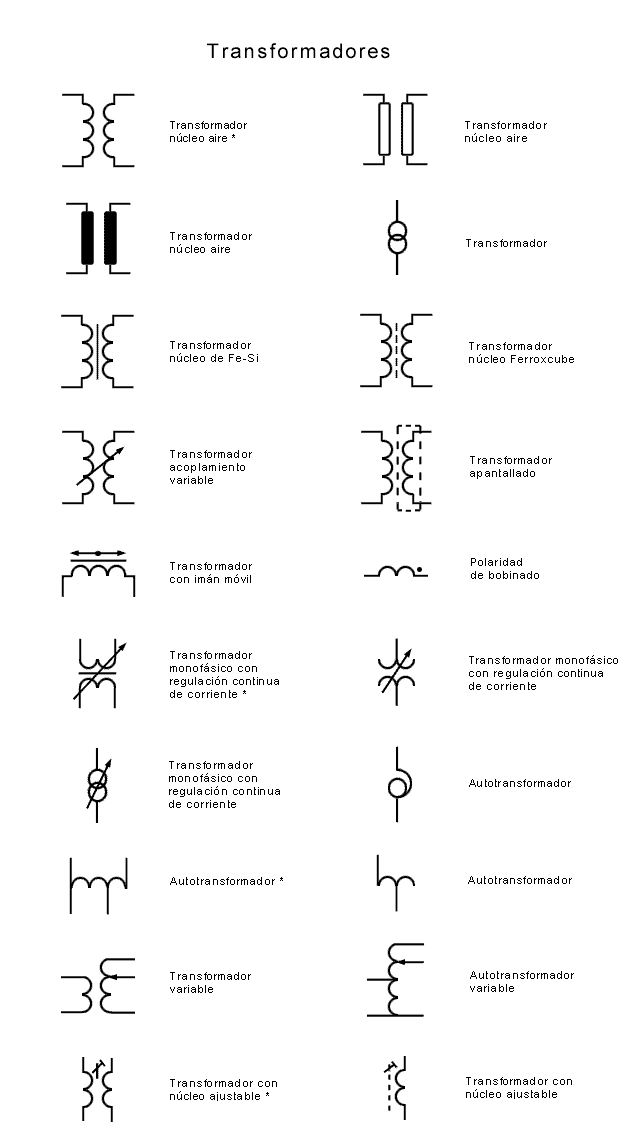

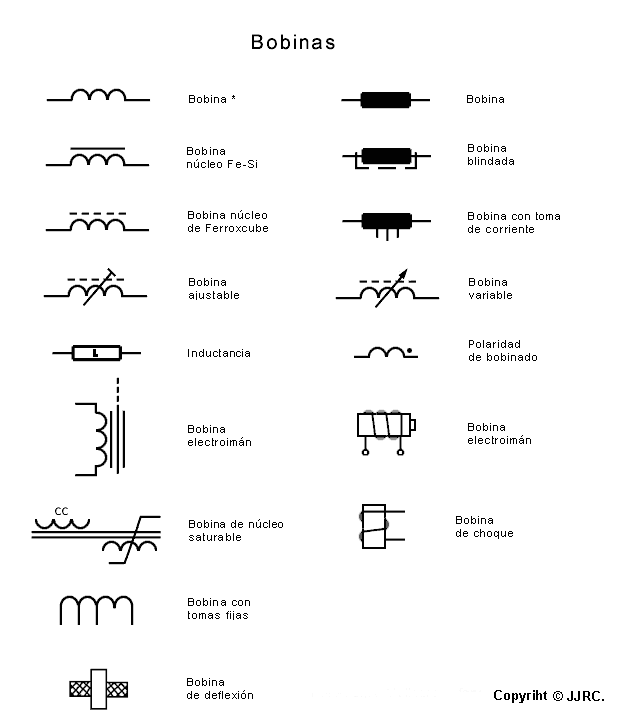

simbología norma IEC de:Lámparas y dispositivos de señalización, elementos de mando, contactos de elementos de control, contactos de accionadores de mando manual, elementos captadores de campo, fusibles y disyuntores automáticos, simbologia de motores, transformadores, referenciado y numeración de los elementos en los esquemas.
¿QUE ES LA NORMALIZACION DE SIMBOLOS ELECRTRICOS.
Toda la informacion sobre la normalizacion de simbolos electricos y la coorporativas a vivel mundialestan en siguiente pdf:
Hemos estado relizando algunos planos en Autocad
ARRANQUE DIRECTO
EL SIGUIENTE ARCHIVO E POWER POINT EXPLICA LO RELACIONADO CON ESTE TEMA
14/01/2019
MOTOR SINCRÓNICO
Las Máquinas sincrónicas son maquinas rotatorias eléctricas que pueden trabajar como motor y como generador. Como motor convierte la energía eléctrica en energía mecánica y viceversa como generador.Se utiliza en mayor medida como generadores de corriente alterna que como motores de corriente alterna.
Estas máquinas no tienen par de arranque y hay que emplear diferentes métodos de arranque y aceleración hasta la velocidad nominal de sincronismo. Utilizándose también para controlar la potencia reactiva de la red.
Aspectos constructivos
Estator o parte fija
Contiene un devanado trifásico de corriente alterna, denominado devanado inducido y un circuito magnético formado por apilamiento de Chapas de burro
Rotor o parte móvil
Contiene un devanado de corriente continua, denominado devanado de campo y un devanado en cortocircuito, que impide el funcionamiento de la máquina a una velocidad distinta a la de sincronismo, denominado devanado amortiguador. Además, contiene un circuito magnético formado por apilamiento de chapas magnéticas de menor espesor que las del estator.
Principio de funcionamiento como generador
Una fuente mecánica que le proporcione el giro (turbina) acciona el rotor de la máquina sincrónica a la vez que se alimenta el devanado rotórico (devanado de campo) con corriente continua. El entrehierro variable (Máquinas de polos salientes) o la distribución del devanado de campo (Máquinas de rotor liso) contribuyen a crear un campo más o menos senoidal en el entrehierro, que hace aparecer en los bornes del devanado del estator (devanado inducido) una tensión senoidal. Al conectar al devanado inducido una carga trifásica equilibrada aparece un sistema trifásico de corrientes y una fuerza magnetomotriz senoidal.
Principio de funcionamiento como motor
En este caso se lleva la máquina sincrónica a la velocidad de sincronismo, pues la máquina sincrónica no tiene par de arranque, y se alimentan el devanado rotórico (Devanado de campo) con Corriente contínua y el devanado estatórico (devanado inducido) con corriente alterna. La interacción entre los campos creados por ambas corrientes mantiene el giro del rotor a la velocidad de sincronismo.
APLICACIONES
El motor sincronico se puede encontrar en la industria para hacer funcionar una estación de bombeo, en el transporte publico, una tranvía, en una trituradora industrial,etc. También podemos encontrar motores sincrónicos en el hogar, para hacer funcionar un progrma de lavado de vajillas o lavadora, como un temporizador.
Funcionamiento del motor asíncrono trifásico
Los motores asíncronos trifásicos, también llamados “de inducción” son los mas baratos de construir, los de menor mantenimiento y los mas confiables para aplicaciones industriales. Existen dos tipos, según que el rotor sea bobinado (motor de anillos rozantes) o en cortocircuito (motor de jaula de ardilla). Estos últimos son los mas comunes en la industria, sobre todo porque requiere poco mantenimiento al carecer de anillos rozantes o escobillas que estén sujetas a permanente desgaste. Veamos en este artículo cuál es el principio de su funcionamiento, las partes que lo constituyen y algunas de sus características básicas.
Como todo motor, constan básicamente de dos partes, una fija denominada estator, que es la encargada de generar el campo magnético a través de una serie de bobinados y otra que gira en su interior llamada rotor.
El siguiente video nos muestra mejor las distintas partes de un motor de inducción ty
EXPLICACION
PRINCIPIO DE FUNCIONAMIENTO
PLANOS
Sensores de control
plano de motobomba
circuito de bombeo de agua para colegio
FINAL DE CARRERA ,SENSOR
Proyecto 3er Periodo
Este último proyecto, va constar en el llenado automático por medio de una acceso con tarjeta personal o llavero que sera leído por un sensor ,para esto tenemos que usar los siguientes materiales:
1) Arduino uno
2) Sensor RFID
3) Leds
4) Pantalla LCD
5) Modulo Rele Arduino
6) Motobomba
7) Recipiente
Este proyecto consta de un sensor RFID el cual leerá una tarjeta o llavero , con esto se dará acceso al llenado del recipiente por medio de una rele que accionara a una moto bomba, se calculo el tiempo para que el el agua llegue hasta un cierto nivel y se apague automáticamente la moto bomba, todo este proceso será mostrado por una pantalla lcd, para tener una mejor visión de lo que pasa en el arduino, que prácticamente es el cerebro de nuestro proyecto.
Si la tarjeta o llavero pasada por nuestro sensor no corresponde al mismo pin ingresado en nuestro programa, no se dará acceso al llenado del agua hasta que se pase la tarjeta o llavero correspondiente con el mismo pin de nuestro programa.
Esto era una ejmeplo de prueba que se pensaba hacer con un sensor ultrasonico para medir el nievel que llevaba el reciepiete
